1. A Mudança Paradigmática: Da "Ação à Distância" ao Campo Físico
O desenvolvimento do Eletromagnetismo Clássico representa a mais profunda revolução conceitual da física desde a mecânica de Sir Isaac Newton. Durante os séculos XVII e XVIII, a física operava sob o paradigma da "ação à distância": admitia-se que corpos celestes, cargas elétricas e polos magnéticos podiam atrair-se ou repelir-se instantaneamente através do vácuo absoluto, sem necessidade de qualquer meio intermediário ou atraso temporal na propagação da interação.
Dilemas Epistemológicos da Ação à Distância
- Instantaneidade e Causalidade: Se a posição de uma carga elétrica se altera, como essa variação poderia ser sentida de forma estritamente instantânea por outra carga sem violar o princípio de causalidade relativística?
- Conservação de Energia e Momento: Quando uma carga oscilante emite radiação eletromagnética, onde residem a energia e o momento linear durante o intervalo de tempo de trânsito pelo espaço antes de atingir um receptor?
A resposta emergiu no século XIX através de uma nova entidade ontológica: o Campo Físico. Graças à intuição geométrica de Michael Faraday e à rigorosa formalização matemática de James Clerk Maxwell, o espaço deixou de ser um mero cenário geométrico passivo e tornou-se um meio dinâmico dotado de propriedades físicas reais, capaz de armazenar densidade de energia eletrostática e magnética, transportar momento linear e propagar perturbações eletromagnéticas transversais na velocidade finita da luz ($c = 1/\sqrt{\mu_0 \varepsilon_0} \approx 3 \times 10^8\text{ m/s}$).
2. Linha do Tempo do Eletromagnetismo Clássico (1785–1897)
A consolidação da teoria clássica através de experimentos métricos e da síntese de Maxwell

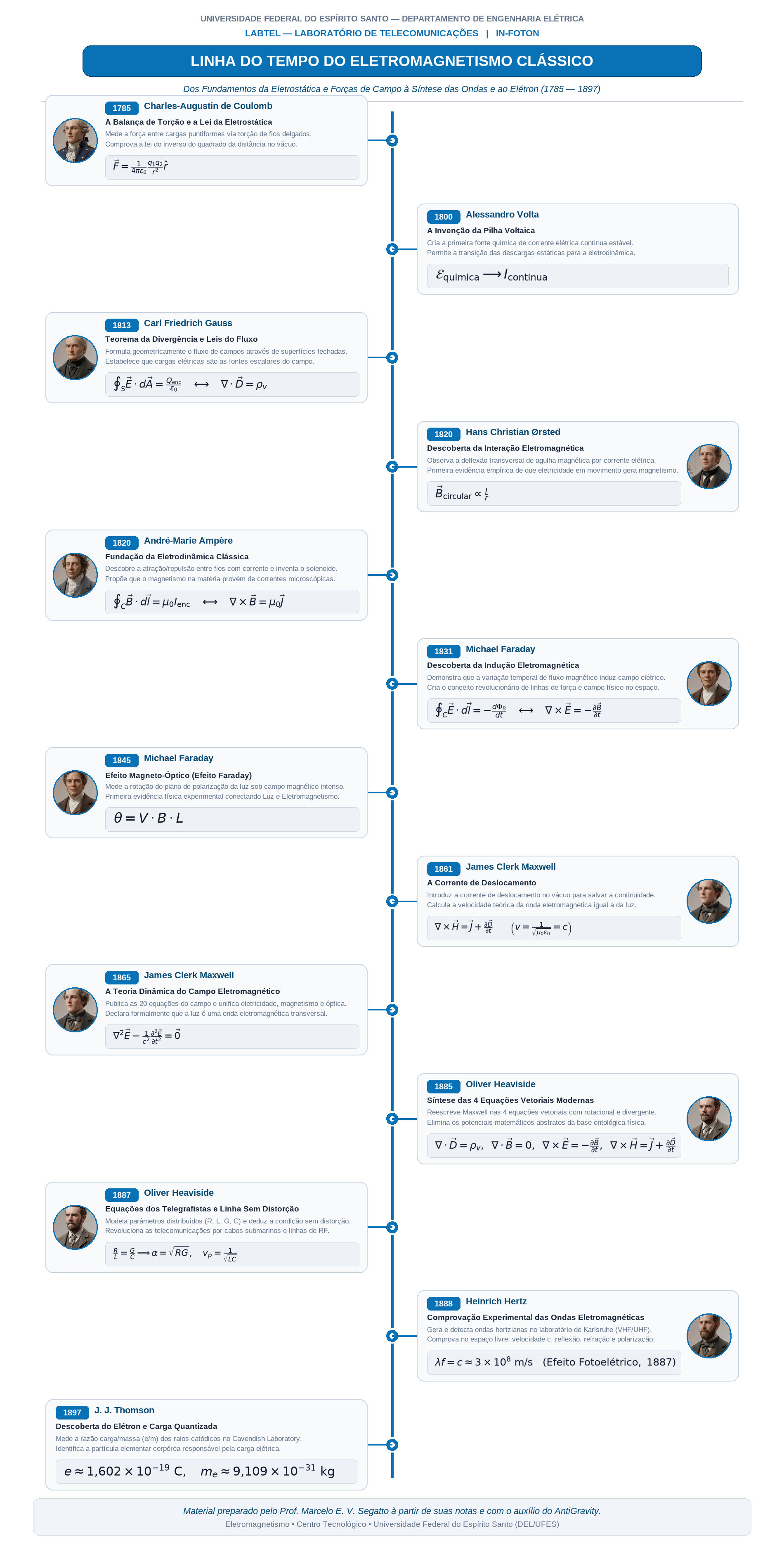

Figura: Linha do tempo dos marcos experimentais e teóricos fundamentais do Eletromagnetismo Clássico (1785–1897).
| Ano | Marco Científico | Investigador | Impacto na Teoria Eletromagnética |
|---|---|---|---|
| 1785 | Quantificação da força eletrostática ($\vec{F} \propto \frac{q_1 q_2}{r^2}\hat{r}$) com a balança de torção | Charles-Augustin de Coulomb | Estabelece a eletrostática como ciência métrica exata e base experimental da Lei de Gauss. |
| 1800 | Invenção da pilha química voltaica (corrente contínua estável) | Alessandro Volta | Substitui descargas transitórias de garrafas de Leyden por fluxos contínuos e controláveis de carga. |
| 1813 | Teorema da Divergência e formulação geométrica do fluxo | Carl Friedrich Gauss | Relaciona fontes escalares locais ($\rho_v$) com o fluxo de campo sobre superfícies fechadas ($\oint_S$). |
| 1820 (Jul) | Descoberta da deflexão magnética da agulha por corrente elétrica | Hans Christian Ørsted | Primeira comprovação de que cargas em movimento geram campos magnéticos transversais no espaço. |
| 1820 (Set) | Força entre condutores paralelos, invenção do solenoide e eletrodinâmica | André-Marie Ampère | Formula a circulação magnética ($\oint_C \vec{B} \cdot d\vec{l} = \mu_0 I_{\text{enc}}$) e o conceito de correntes microscópicas. |
| 1831 | Descoberta da indução eletromagnética ($\mathcal{E} = -\frac{d\Phi_B}{dt}$) | Michael Faraday | Demonstra que variações temporais de fluxo magnético induzem campos elétricos rotacionais. |
| 1845 | Efeito Faraday: rotação da polarização da luz por campo magnético | Michael Faraday | Primeira evidência física inequívoca conectando óptica e eletromagnetismo. |
| 1861–1862 | Introdução da Densidade de Corrente de Deslocamento ($\frac{\partial \vec{D}}{\partial t}$) | James Clerk Maxwell | Completa a Lei de Ampère, assegura conservação de carga e prediz ondas com velocidade da luz. |
| 1865 | Publicação de A Dynamical Theory of the Electromagnetic Field | James Clerk Maxwell | Apresenta o sistema canônico de 20 equações e formaliza a Teoria Eletromagnética da Luz. |
| 1873 | Publicação do Treatise on Electricity and Magnetism | James Clerk Maxwell | Obra fundamental compilando a formulação analítica e experimental da eletricidade e magnetismo. |
| 1884–1885 | Redução do sistema para as 4 Equações Vetoriais canônicas | Oliver Heaviside | Cria a notação vetorial com rotacional ($\nabla \times$) e divergente ($\nabla \cdot$), eliminando potenciais acessórios. |
| 1887 | Dedução das Equações dos Telegrafistas e Condição de Heaviside | Oliver Heaviside | Modela circuitos com parâmetros distribuídos e demonstra a transmissão sem distorção ($RC = LG$). |
| 1887–1888 | Geração, detecção e caracterização óptica experimental das ondas de rádio | Heinrich Hertz | Mede o comprimento de onda ($\lambda$), comprova $v=c$, reflexão, refração, polarização e descobre o efeito fotoelétrico. |
| 1897 | Descoberta do elétron e mensuração da razão carga/massa ($e/m$) | J. J. Thomson | Identifica a partícula elementar portadora da carga negativa fundamental ($e \approx 1{,}6 \times 10^{-19}\text{ C}$). |
3. Os Nove Grandes Nomes da Era Clássica (1785–1888)
Retratos gerados por IA, dados experimentais e equações canônicas. Clique em qualquer cartão para abrir a biografia completa.
A Convergência e o Salto Teórico de Maxwell
A síntese de Maxwell consistiu em reconhecer que as leis experimentais de seus predecessores formavam um todo fisicamente coerente, mas com uma lacuna matemática crucial. Ao aplicar a divergência ao rotacional na Lei de Ampère ($\nabla \cdot (\nabla \times \vec{H}) = 0$), obtinha-se $\nabla \cdot \vec{J} = 0$, o que violava a Equação da Continuidade da Carga ($\nabla \cdot \vec{J} = -\frac{\partial \rho_v}{\partial t}$) em regimes de campos variantes no tempo.
Combinando a Lei de Gauss ($\nabla \cdot \vec{D} = \rho_v$), Maxwell deduziu:
$$\nabla \cdot \vec{J} + \frac{\partial (\nabla \cdot \vec{D})}{\partial t} = \nabla \cdot \left( \vec{J} + \frac{\partial \vec{D}}{\partial t} \right) = 0$$Ao adicionar o termo de Corrente de Deslocamento ($\frac{\partial \vec{D}}{\partial t}$), estabeleceu-se a simetria com a Lei de Faraday: campos magnéticos variáveis induzem campos elétricos, e campos elétricos variáveis induzem campos magnéticos. Esse acoplamento recíproco sustenta a onda eletromagnética livre pelo vácuo.
4. O Eletromagnetismo no Século XX: A Revolução das Altas Frequências, Radar, Fotônica e Computação
Da telegrafia transatlântica e radares centimétricos às redes de fibra óptica e métodos numéricos
Se os séculos XVIII e XIX consolidaram os alicerces teóricos e as equações canônicas, o Século XX representou a explosão pragmática e tecnológica do Eletromagnetismo. A engenharia migrou das frequências telegráficas e da corrente alternada de 60 Hz para as micro-ondas centimétricas, ondas milimétricas, frequências ópticas de centenas de terahertz e o cálculo numérico em computadores digitais.

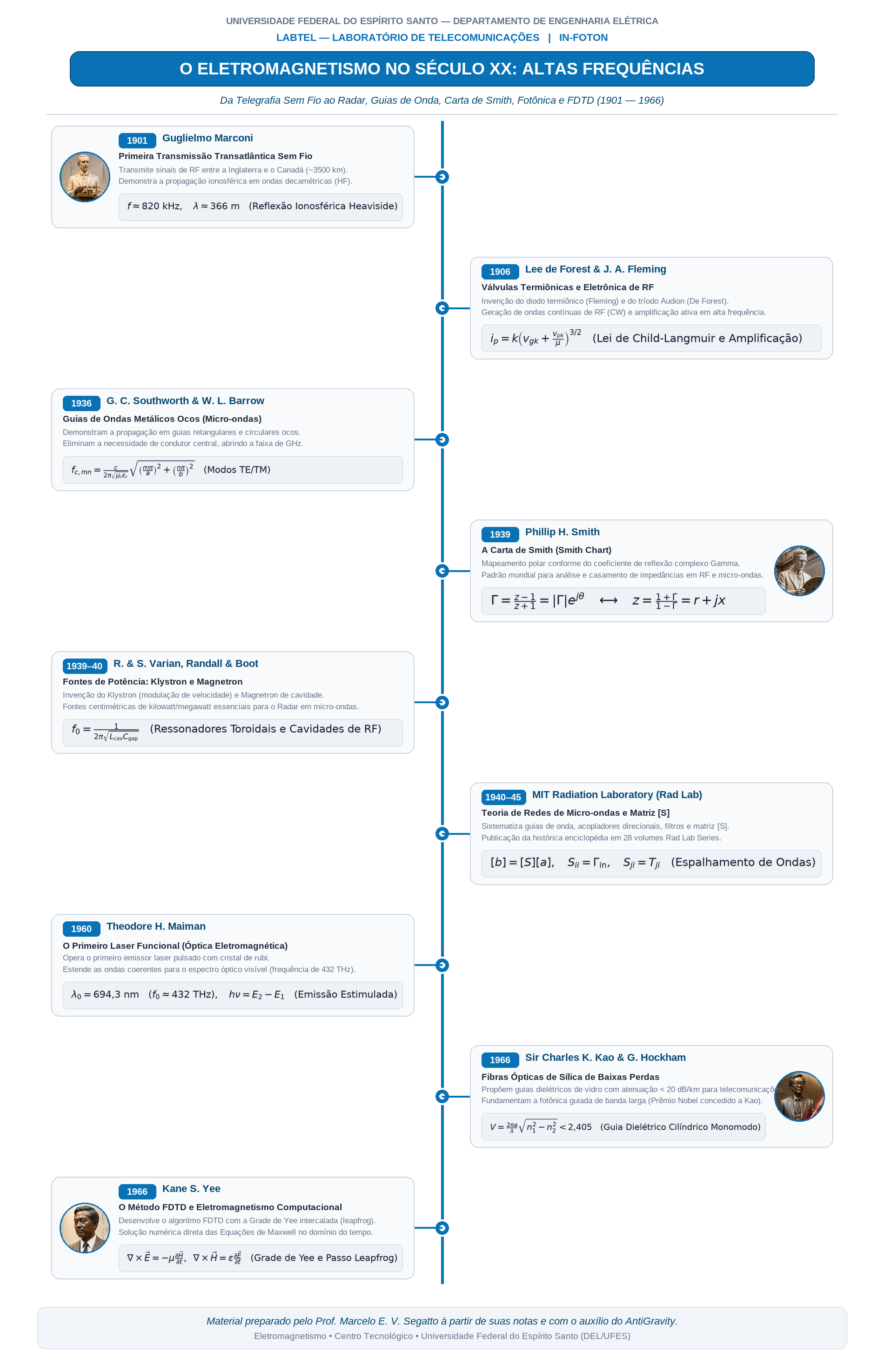

Figura: Linha do tempo dos marcos do Eletromagnetismo no Século XX: da telegrafia sem fio e radar aos guias de onda, Carta de Smith, fotônica e eletromagnetismo computacional FDTD (1901–1966).
| Ano | Marco Tecnológico | Investigador / Entidade | Impacto e Conexão Curricular |
|---|---|---|---|
| 1901 | Primeira transmissão transatlântica sem fio (~3500 km) entre Cornualha e Terra Nova | Guglielmo Marconi | Comprova a reflexão ionosférica por ondas celestes (Skywave), fundando as radiocomunicações globais. |
| 1906 | Invenção da válvula tríodo (Audion) e do díodo termiônico | Lee de Forest • J. A. Fleming | Permite a amplificação eletrônica de sinais e a geração de sinais contínuos de RF em alta frequência. |
| 1936 | Demonstração experimental da propagação em guias de ondas condutores ocos | G. C. Southworth (Bell Labs) • W. L. Barrow (MIT) | Elimina a necessidade de condutores internos para frequências de micro-ondas; base teórica do bloco [MOD-GUI]. |
| 1939 | Invenção da Carta de Smith (Smith Chart) | Phillip H. Smith (Bell Labs) | Mapeamento conforme de impedâncias complexas no plano do coeficiente de reflexão $\Gamma$; base do [MOD-LT]. |
| 1939–1940 | Invenção do Klystron e do Magnetron de cavidade ressonante em micro-ondas | R. & S. Varian (Stanford) • J. Randall & H. Boot (Univ. Birmingham) | Geração de megawatts de potência pulsada em comprimentos de onda centimétricos para radares em banda S e X. |
| 1940–1945 | Formalização das redes de micro-ondas e da Matriz de Espalhamento ($[S]$) | MIT Radiation Laboratory (Rad Lab) | Sistematiza a análise matricial de quadripolos e multiportas em alta frequência, conteúdo do bloco [MOD-MAT]. |
| 1960 | Operação do primeiro Laser óptico funcional (cristal de rubi, $\lambda = 694{,}3\text{ nm}$) | Theodore H. Maiman (Hughes Research) | Estende as fontes coerentes de radiação eletromagnética para centenas de terahertz ($432\text{ THz}$). |
| 1966 | Proposição de fibras ópticas de sílica ultrapura com baixas perdas ($< 20\text{ dB/km}$) | Sir Charles K. Kao • George Hockham (STL) | Identifica que perdas ópticas decorriam de impurezas de ferro/cobre e viabiliza a internet global (Prêmio Nobel 2009). |
| 1966 | Criação do método FDTD (Finite-Difference Time-Domain) e da Grade de Yee | Kane S. Yee | Discretização espacial e temporal escalonada das Equações de Maxwell no domínio do tempo, pilar do bloco [MOD-RAD]. |
5. Pioneiros da Transição Eletrônica e Século XX
Do elétron de Thomson e telegrafia de Marconi às micro-ondas, Carta de Smith, guias ópticos e computação FDTD. Clique em qualquer cartão para abrir a biografia completa.
6. Estrutura e Mapeamento Curricular dos 7 Módulos
Como a evolução histórica do eletromagnetismo estrutura as competências da nossa disciplina
Aspectos Históricos e Grandes Nomes
Gênese conceitual da física de campos, síntese de Maxwell e expansão para altas frequências, micro-ondas, fotônica e computação numérica no Século XX.
Fundamentos e Equações de Maxwell
Leis de Maxwell diferenciais e integrais, condições de contorno de fronteira em interfaces, ondas no domínio harmônico temporal e profundidade de penetração ($\delta$).
Reflexão e Refração de Ondas
Incidência normal e oblíqua, coeficientes de Fresnel para polarizações TE e TM, ângulo de Brewster, reflexão interna total e meios estratificados multicamadas.
Linhas de Transmissão e Carta de Smith
Equações dos telegrafistas de Heaviside, impedância característica $Z_0$, coeficiente de reflexão $\Gamma(z)$, TOE (VSWR) e casamento de impedâncias com a Carta de Smith.
Matrizes [S] e Circuitos de RF
Redes de micro-ondas em frequências centimétricas, matrizes de impedância, transmissão [ABCD] e espalhamento [S], divisores de Wilkinson e acopladores direcionais.
Guias Metálicos e Fotônica (Fibras Ópticas)
Decomposição longitudinal/transversal dos campos, modos TE e TM em guias retangulares ocos de Southworth e propagação dielétrica em fibras ópticas de Charles Kao.
Métodos Numéricos (FDTD, FDE e Variacionais)
Discretização no domínio do tempo via algoritmo de Yee (leap-frog), estabilidade CFL, contornos absorventes (Mur e PML) e resolvedores modais FDE em Python.
Apresentação Completa [MOD-HIS] (21 Slides)
Acesse os slides oficiais do bloco [MOD-HIS] com as biografias analíticas das 14 personalidades, retratos em alta resolução gerados por IA, equações vetoriais e linhas do tempo comparativas.
Referências Bibliográficas Canônicas (Checadas)
- WHITTAKER, Sir Edmund. A History of the Theories of Aether and Electricity: The Classical Theories. London: Thomas Nelson and Sons, 1951. v. 1.
- HUNT, Bruce J. The Maxwellians. Ithaca: Cornell University Press, 1991. ISBN: 978-0801482342.
- HARMAN, Peter M. The Natural Philosophy of James Clerk Maxwell. Cambridge: Cambridge University Press, 1998. ISBN: 978-0521005852.
- MAXWELL, James Clerk. A Treatise on Electricity and Magnetism. Oxford: Clarendon Press, 1873. 2 v.
- CHENG, David K. Field and Wave Electromagnetics. 2. ed. Reading: Addison-Wesley, 1989.
- JACKSON, John David. Classical Electrodynamics. 3. ed. New York: John Wiley & Sons, 1999.
- POZAR, David M. Microwave Engineering. 4. ed. Hoboken: John Wiley & Sons, 2011.
