Matrizes de Redes e Dispositivos de Radiofrequência

Em frequências de rádio e micro-ondas, onde as dimensões físicas dos circuitos tornam-se da ordem do comprimento de onda ($\ell \sim \lambda$), os conceitos clássicos de circuitos lumped (tensões e correntes totais de Kirchhoff) perdem o significado físico direto devido a fenômenos de propagação e reflexão de ondas.

Além disso, a medição das matrizes de impedância $[Z]$ ou admitância $[Y]$ exigiria a aplicação de circuitos abertos ou curtos-circuitos perfeitos nas portas. Em altas frequências, tais condições apresentam severas limitações práticas:

• Radiação e Efeitos Parasitas: Um condutor em aberto atua como uma antena irradiando energia, enquanto um curto-circuito real possui indutância de fiação mensurável.
• Instabilidade de Circuitos Ativos: Transistores e amplificadores de RF frequentemente oscilam quando terminados em curto ou aberto.
• Impossibilidade em Guias de Onda: Em guias de ondas ocos ou substratos de circuito integrado, não há condutores isolados para definir tensão terminal unívoca.

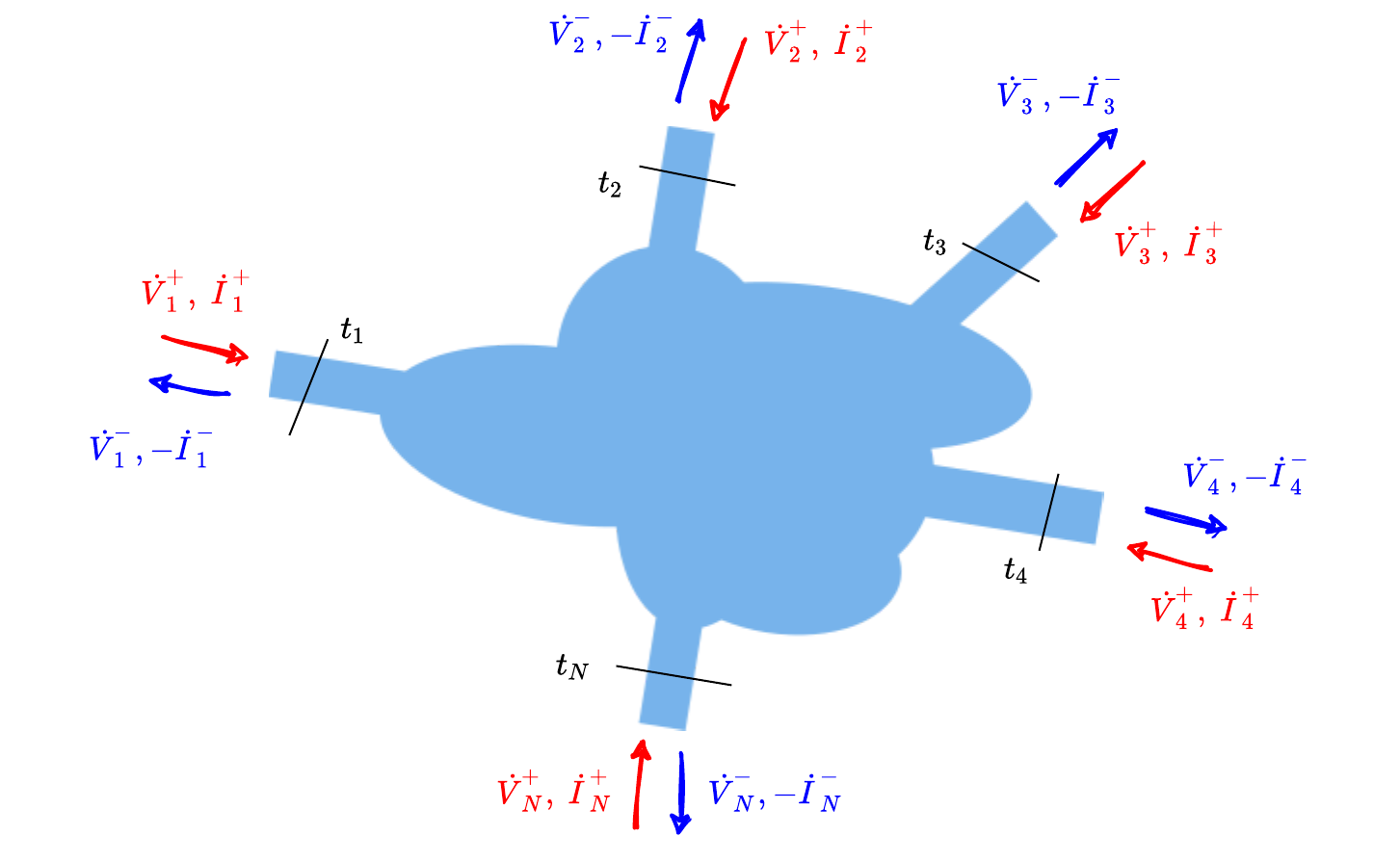

A solução elegante consagrada por K. Kurokawa (1965) é descrever as redes de RF por meio de ondas de potência normalizadas incidentes ($a_n$) e refletidas ($b_n$), medidas com terminações casadas na impedância característica de referência $Z_{0n}$ (geralmente $50\,\Omega$):

Propriedade de Reciprocidade

Se a rede for composta exclusivamente por materiais isotrópicos e lineares (sem plasma magnetizado ou ferritas com campo magnético externo polarizante), a matriz de espalhamento é estritamente simétrica:

Propriedade de Redes Sem Perdas (Unitariedade)

Para uma rede passiva sem perdas dissipativas (conservação integral de energia eletromagnética), a matriz de espalhamento é unitária:

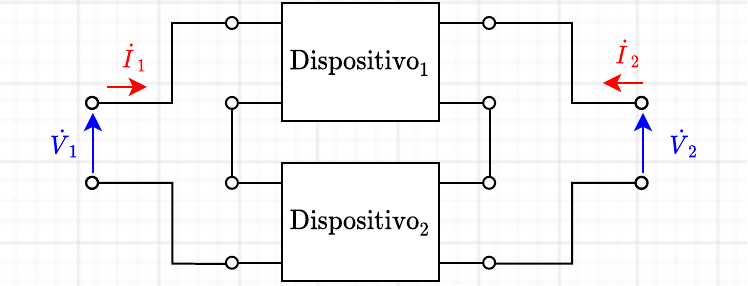

Associação em Série ($[Z]$)

Correntes de entrada e saída são idênticas em ambas as redes ($I_{1A} = I_{1B}$ e $I_{2A} = I_{2B}$).

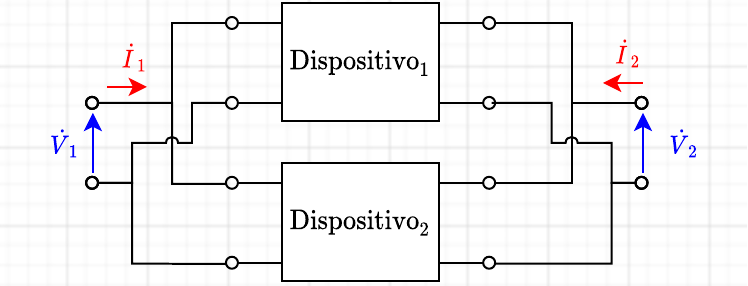

Associação em Paralelo ($[Y]$)

Tensões de entrada e saída são comuns aos dois blocos ($V_{1A} = V_{1B}$ e $V_{2A} = V_{2B}$).

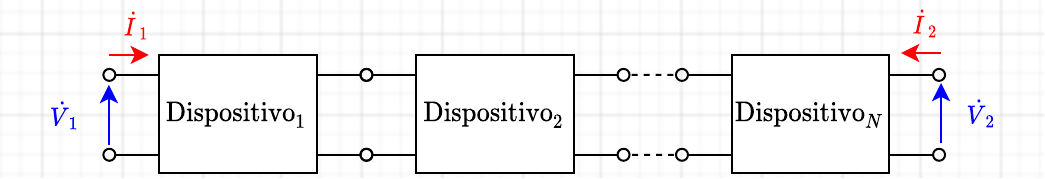

Associação em Cascata ($[ABCD]$)

A saída do bloco A alimenta a entrada do bloco B. Notação com $I_2$ saindo da rede.

O Divisor de Wilkinson (1960)

Publicado por Ernest J. Wilkinson no artigo clássico "An N-Way Hybrid Power Divider", este dispositivo supera a restrição do teorema das 3 portas introduzindo um resistor de isolamento interno de $R = 2 Z_0$:

• Quando o sinal entra pela Porta 1, divide-se em partes iguais em amplitude e fase nos dois braços de $\lambda/4$ de impedância $Z_{01} = \sqrt{2} Z_0$. Os nós das portas 2 e 3 encontram-se rigorosamente no mesmo potencial ($V_2 = V_3$), de modo que nenhuma corrente flui pelo resistor (dissipação nula, operando sem perdas para a divisão de potência!);
• Quando sinais entram pelas portas 2 ou 3 (desbalanceamento ou reflexões da carga), o resistor absorve integralmente a energia da onda refletida no modo ímpar, garantindo isolamento ideal ($S_{23} = S_{32} = 0$) e casamento simultâneo em todas as portas!

Redes de quatro portas sem perdas e recíprocas podem ser perfeitamente casadas e fornecer acoplamento controlado de potência com defasamento em quadratura ($90^\circ$) ou contrafase ($180^\circ$):

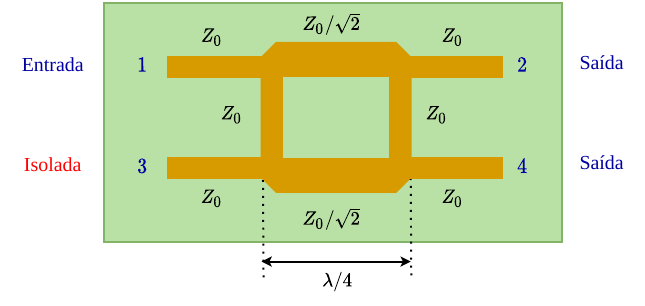

• Acoplador Branch-Line (Híbrida de $90^\circ$): Composto por quatro linhas de $\lambda/4$ formando um anel retangular. Divide a potência igualmente entre as portas através e acoplada com defasamento relativo fixo de $90^\circ$, isolando a quarta porta;
• Anel Híbrido Rat-Race (Híbrida de $180^\circ$): Anel circular de perímetro $1.5 \lambda$ (três seções de $\lambda/4$ e uma seção de $3\lambda/4$). Atua como somador e subtrator vetorial de sinais de RF.

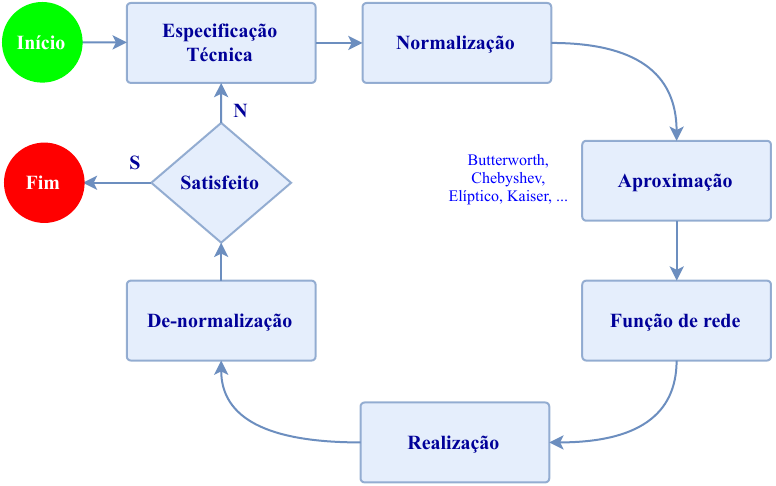

A metodologia clássica de síntese de filtros de RF por parâmetros distribuídos segue uma sequência rigorosa de transformações conforme ilustrado no fluxograma:

1. Especificação: Frequência de corte $\omega_c$, atenuação mínima na banda de rejeição, ondulação na banda de passagem;
2. Filtro Protótipo Passa-Baixas Lumped: Cálculo dos coeficientes $g_k$ para resposta Maximamente Plana (Butterworth) ou Chebyshev;
3. Transformação de Richards: Substituição dos elementos indutores e capacitores por stubs de linhas de transmissão através da variável complexa de Richards $S = j \Omega = j \tan(\beta \ell)$;
4. Identidades de Kuroda: Conversão de stubs em série (difíceis de fabricar em microfita) em stubs em derivação conectados através de linhas intermediárias (linhas unitárias) com casamento de impedâncias.
