Material Didático Oficial em Slides (Beamer)
Apresentação completa do bloco [MOD-REF] com 34 slides, sumário numerado e diagramas vetoriais de alta resolução do draw.io.
1. Introdução e Fenomenologia das Descontinuidades Eletromagnéticas
A transição de ondas planas entre meios dielétricos e condutores e a conservação de energia
No bloco [MOD-MAX], estudamos a propagação de ondas eletromagnéticas em meios infinitos e homogêneos. Contudo, a totalidade das aplicações práticas em engenharia de telecomunicações e fotônica — como lentes ópticas, radomos protetores de antenas, filmes antirreflexo em células solares e fibras ópticas — é governada pela transição da onda através de interfaces de descontinuidade material.
Quando uma onda plana incide sobre a fronteira que separa dois meios caracterizados por parâmetros constitutivos distintos $(\varepsilon_1, \mu_1, \sigma_1)$ e $(\varepsilon_2, \mu_2, \sigma_2)$, as impedâncias intrínsecas diferem ($\eta_1 \neq \eta_2$). Para satisfazer as condições de contorno de Maxwell em todos os pontos da fronteira, surgem necessariamente duas ondas secundárias:
Onda Refletida ($\vec{E}_r, \vec{H}_r$)
Retorna ao meio original ($z < 0$), propagando-se no sentido $-z$ e transportando a parcela da energia não absorvida ou não transmitida pela interface.
Onda Transmitida / Refratada ($\vec{E}_t, \vec{H}_t$)
Penetra no segundo meio ($z > 0$), propagando-se com a velocidade de fase e comprimento de onda característicos do Meio 2 ($v_{p2} = 1/\sqrt{\mu_2\varepsilon_2}$).
2. Incidência Normal em Interface Dielétrico-Dielétrico (Dois Meios)
Condições de contorno de continuidade tangencial e dedução analítica dos coeficientes de reflexão e transmissão

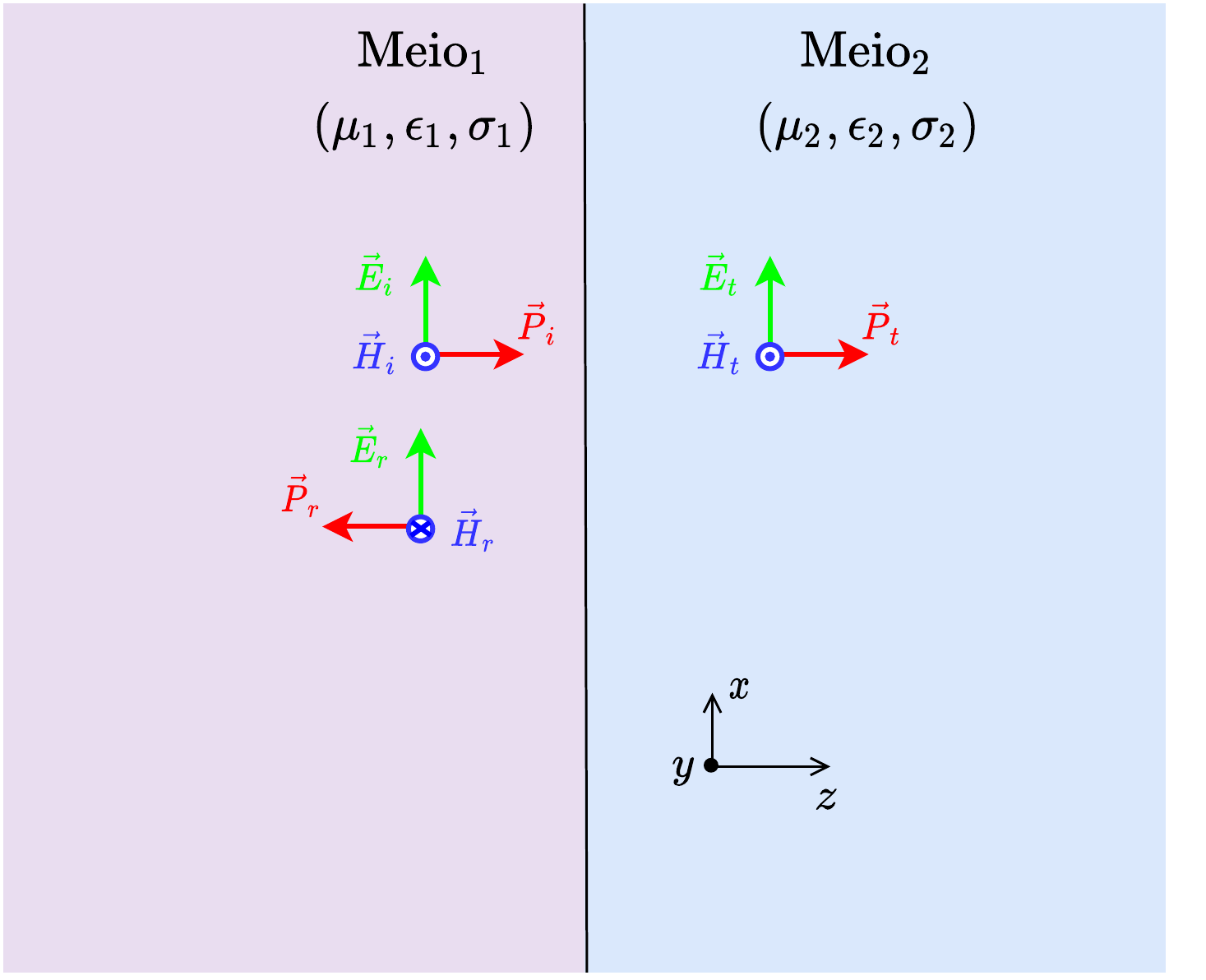

Figura 3.1: Diagrama de ondas incidente, refletida e transmitida na fronteira $z = 0$ entre dois meios dielétricos sem perdas.
Consideremos uma onda plana harmônica polarizada linearmente em $x$ e propagando-se no sentido $+z$ no Meio 1. A solução geral da equação de Helmholtz no domínio fasorial decompõe os campos nos dois meios:
| Região / Onda | Campo Elétrico Fasorial $\tilde{E}(z)$ | Campo Magnético Fasorial $\tilde{H}(z)$ |
|---|---|---|
| Incidente (Meio 1) | $$\tilde{E}_i(z) = C_1 e^{-j\beta_1 z}\,\hat{a}_x$$ | $$\tilde{H}_i(z) = \frac{C_1}{\eta_1} e^{-j\beta_1 z}\,\hat{a}_y$$ |
| Refletida (Meio 1) | $$\tilde{E}_r(z) = D_1 e^{+j\beta_1 z}\,\hat{a}_x$$ | $$\tilde{H}_r(z) = -\frac{D_1}{\eta_1} e^{+j\beta_1 z}\,\hat{a}_y$$ |
| Transmitida (Meio 2) | $$\tilde{E}_t(z) = C_2 e^{-j\beta_2 z}\,\hat{a}_x$$ | $$\tilde{H}_t(z) = \frac{C_2}{\eta_2} e^{-j\beta_2 z}\,\hat{a}_y$$ |
Na interface $z = 0$, como não existem correntes superficiais livres em dielétricos ($\vec{J}_s = 0$), os campos tangenciais são rigorosamente contínuos:
$$\tilde{E}_i(0) + \tilde{E}_r(0) = \tilde{E}_t(0) \implies C_1 + D_1 = C_2$$ $$\tilde{H}_i(0) + \tilde{H}_r(0) = \tilde{H}_t(0) \implies \frac{1}{\eta_1}(C_1 - D_1) = \frac{1}{\eta_2} C_2$$Fórmulas Canônicas dos Coeficientes de Fresnel (Incidência Normal)
Definindo o coeficiente de reflexão $\Gamma \equiv D_1/C_1$ e de transmissão $T \equiv C_2/C_1$:
$$\mathbf{\Gamma = \frac{\eta_2 - \eta_1}{\eta_2 + \eta_1}} \qquad \text{e} \qquad \mathbf{T = 1 + \Gamma = \frac{2\eta_2}{\eta_2 + \eta_1}}$$3. Balanço de Potência e Conservação de Poynting
Demonstração analítica da conservação do fluxo médio de potência eletromagnética na interface
O fluxo de potência média transportado no tempo por uma onda eletromagnética harmônica é dado pela parte real do Vetor de Poynting complexo:
$$\langle \vec{P} \rangle = \frac{1}{2} \Re\left[ \tilde{E} \times \tilde{H}^* \right]$$Calculando o vetor de Poynting médio para cada onda individual:
$$\langle \vec{P}_i \rangle = \frac{1}{2}\frac{|C_1|^2}{\eta_1}\,\hat{a}_z, \qquad \langle \vec{P}_r \rangle = -\frac{1}{2}\frac{|D_1|^2}{\eta_1}\,\hat{a}_z = -|\Gamma|^2 \langle \vec{P}_i \rangle, \qquad \langle \vec{P}_t \rangle = \frac{1}{2}\frac{|C_2|^2}{\eta_2}\,\hat{a}_z = |T|^2 \frac{\eta_1}{\eta_2}\langle \vec{P}_i \rangle$$Princípio da Conservação de Energia
A soma da densidade de fluxo de potência refletida com a transmitida deve igualar a potência incidente:
$$\frac{|\langle \vec{P}_r \rangle|}{|\langle \vec{P}_i \rangle|} + \frac{|\langle \vec{P}_t \rangle|}{|\langle \vec{P}_i \rangle|} = 1 \implies \mathbf{|\Gamma|^2 + |T|^2 \frac{\eta_1}{\eta_2} = 1}$$

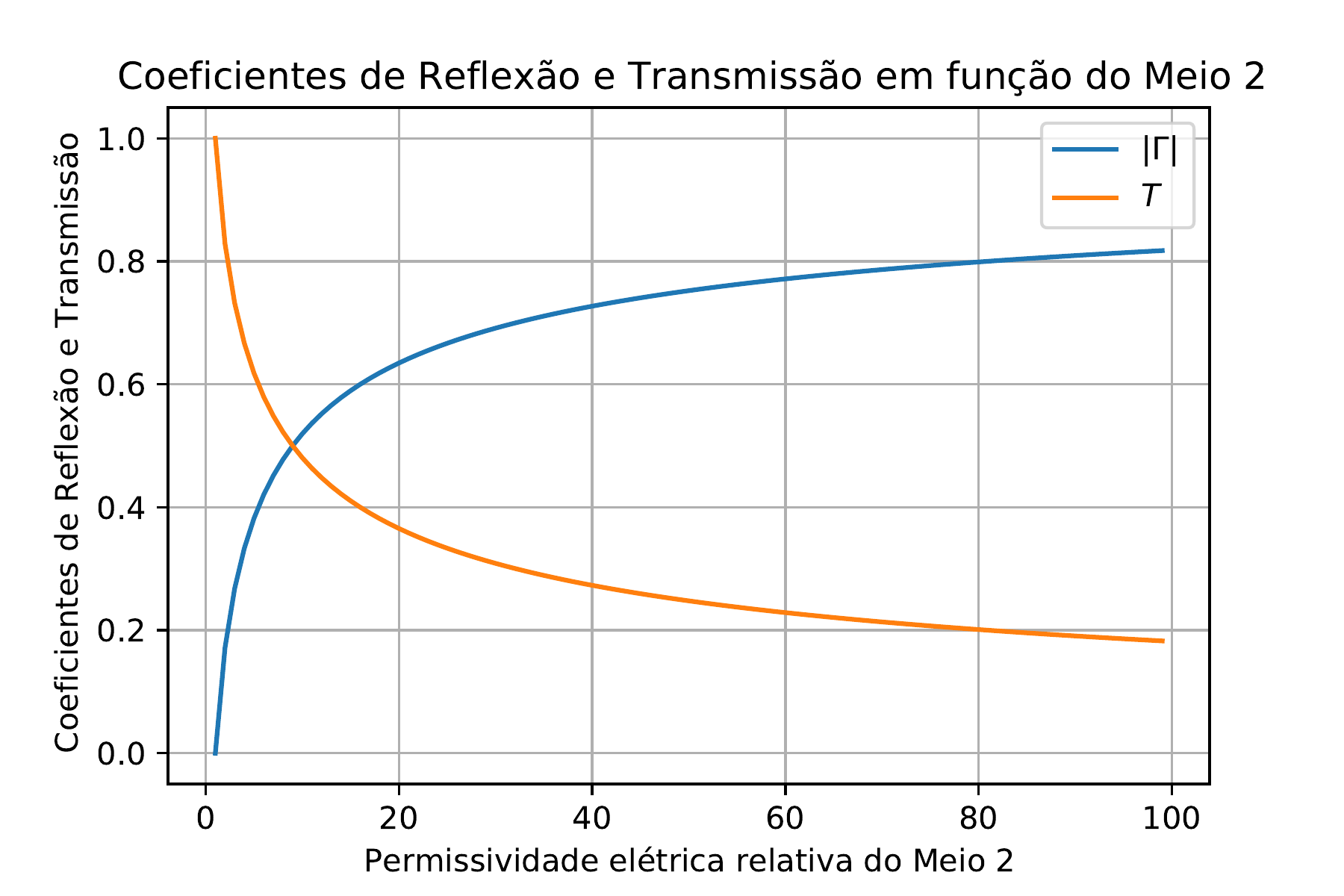

Figura 3.2: Curvas dos coeficientes de reflexão e transmissão em função da razão de impedâncias $\eta_2/\eta_1$ entre dois meios dielétricos.
4. Incidência Normal em Meios Condutores e Condutores Perfeitos (PEC)
A reflexão total em metais e a formação analítica de uma Onda Estacionária Pura
Quando o Meio 2 é um condutor com condutividade $\sigma_2 > 0$, sua impedância intrínseca é complexa: $\eta_2 \approx \sqrt{\omega\mu_2/\sigma_2} e^{j\pi/4}$. No caso limite de um Condutor Elétrico Perfeito (PEC, $\sigma_2 \to \infty$):
$$\eta_2 \to 0 \implies \mathbf{\Gamma = -1} \quad \text{e} \quad \mathbf{T = 0}$$

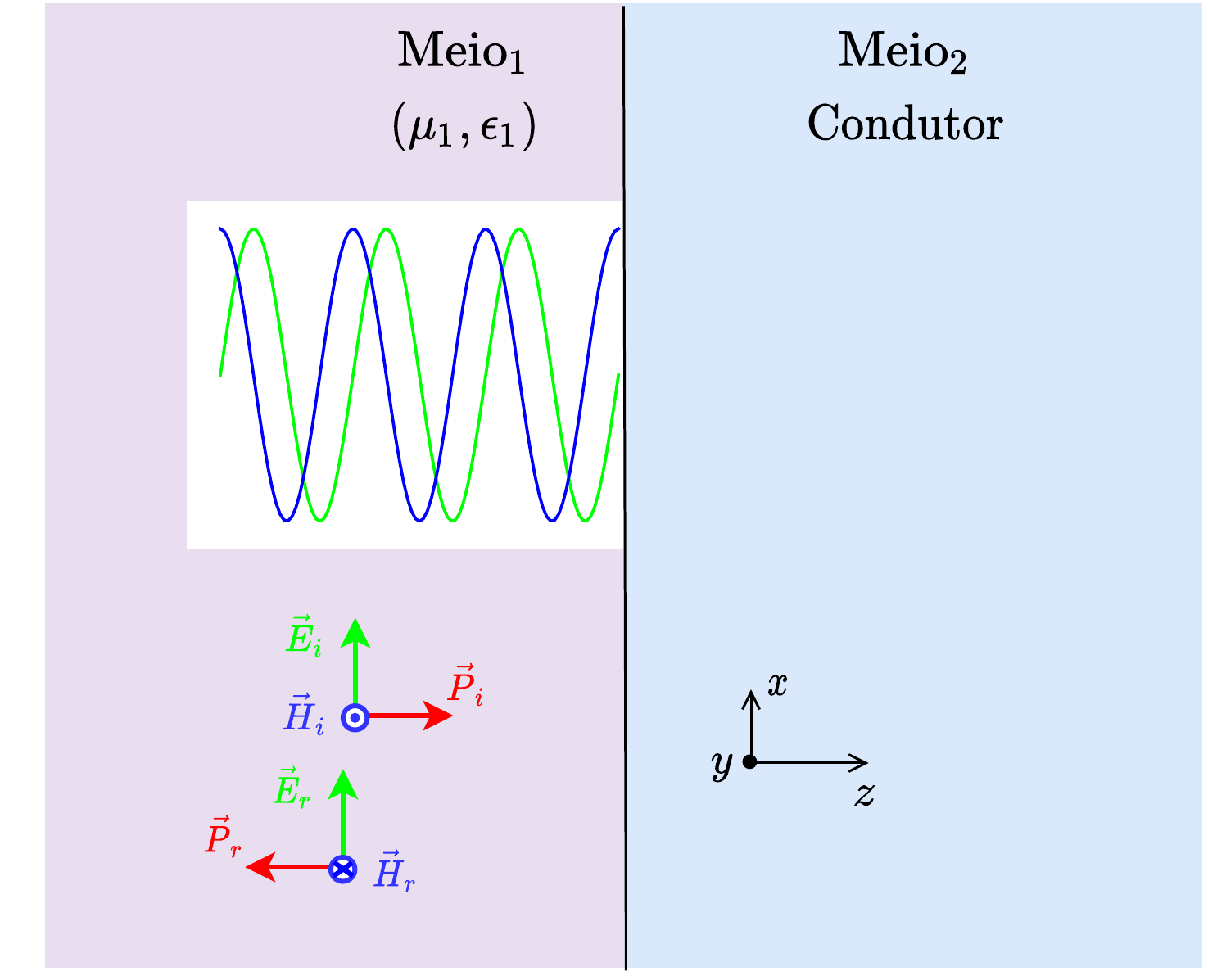

Figura 3.3: Perfil espacial dos campos na interface com um condutor elétrico perfeito (PEC), evidenciando a formação da onda estacionária pura.
Com $\Gamma = -1$, o campo elétrico no Meio 1 ($z \le 0$) torna-se a superposição interferente da onda incidente com a refletida invertida:
$$\tilde{E}_1(z) = C_1\left(e^{-j\beta_1 z} - e^{j\beta_1 z}\right)\hat{a}_x = \mathbf{-j 2 C_1 \sin(\beta_1 z)\,\hat{a}_x}$$ $$\tilde{H}_1(z) = \frac{C_1}{\eta_1}\left(e^{-j\beta_1 z} + e^{j\beta_1 z}\right)\hat{a}_y = \mathbf{\frac{2 C_1}{\eta_1} \cos(\beta_1 z)\,\hat{a}_y}$$Propriedades da Onda Estacionária Pura
- Quadratura Espacial e Temporal: Os campos elétrico e magnético estão defasados de $90^\circ$ no espaço e de $90^\circ$ no tempo ($\vec{E}_1 \propto \sin(\beta_1 z)\sin(\omega t)$ e $\vec{H}_1 \propto \cos(\beta_1 z)\cos(\omega t)$);
- Nós de Campo Elétrico: Rigorosamente nulo na superfície condutora ($z = 0$) e nos nós periódicos em $z = -m\frac{\lambda_1}{2}$;
- Fluxo Líquido Nulo de Potência: $\langle \vec{P} \rangle = \frac{1}{2}\Re[\tilde{E}_1 \times \tilde{H}_1^*] = 0$. A energia oscila localmente sem ser transportada.

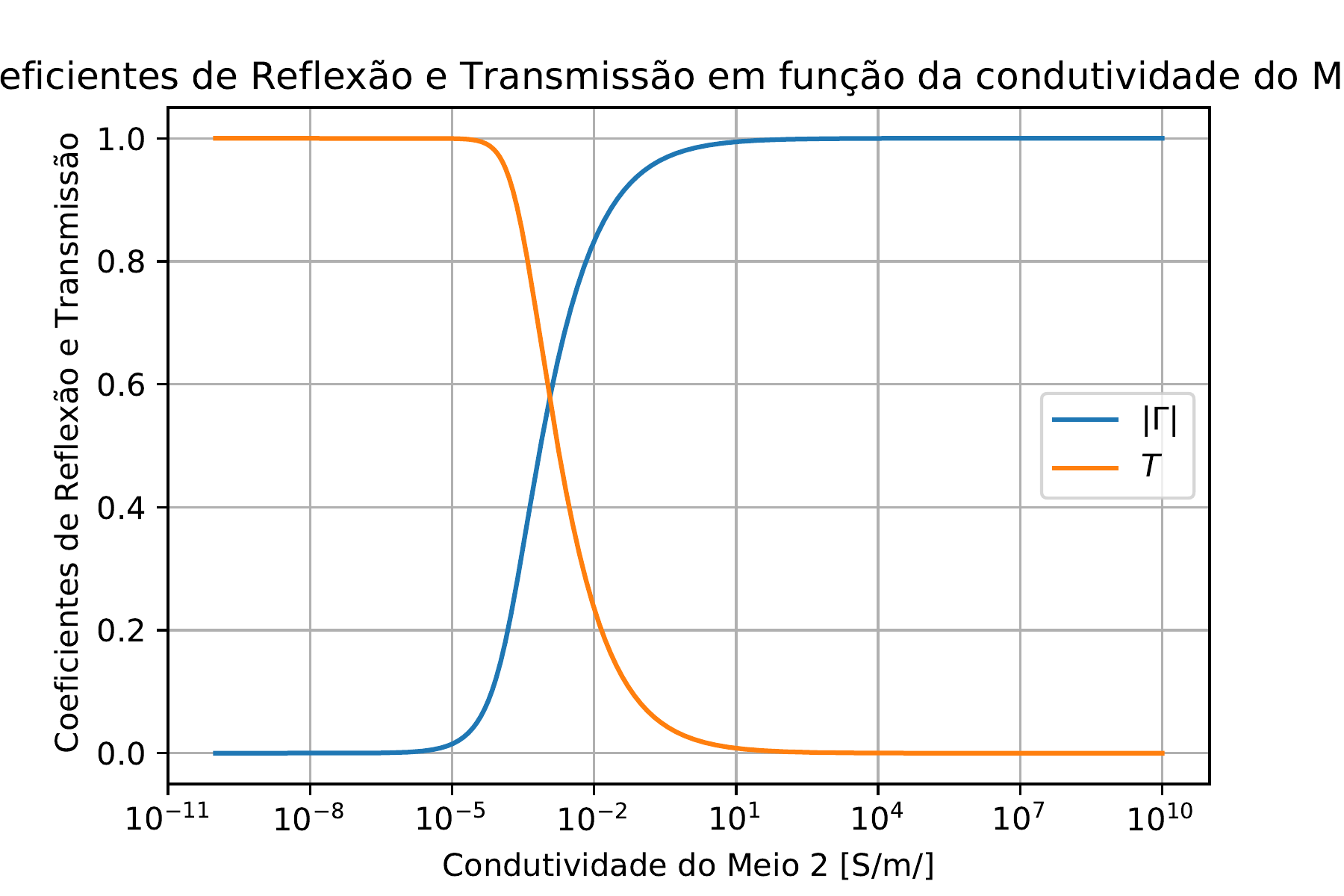

Figura 3.4: Módulo e fase dos coeficientes de reflexão e transmissão em função das propriedades condutivas do Meio 2.
5. Meios Estratificados: O Problema da Camada Fina (Três Meios)
Interferência de ondas múltiplas em camadas dielétricas de espessura finita

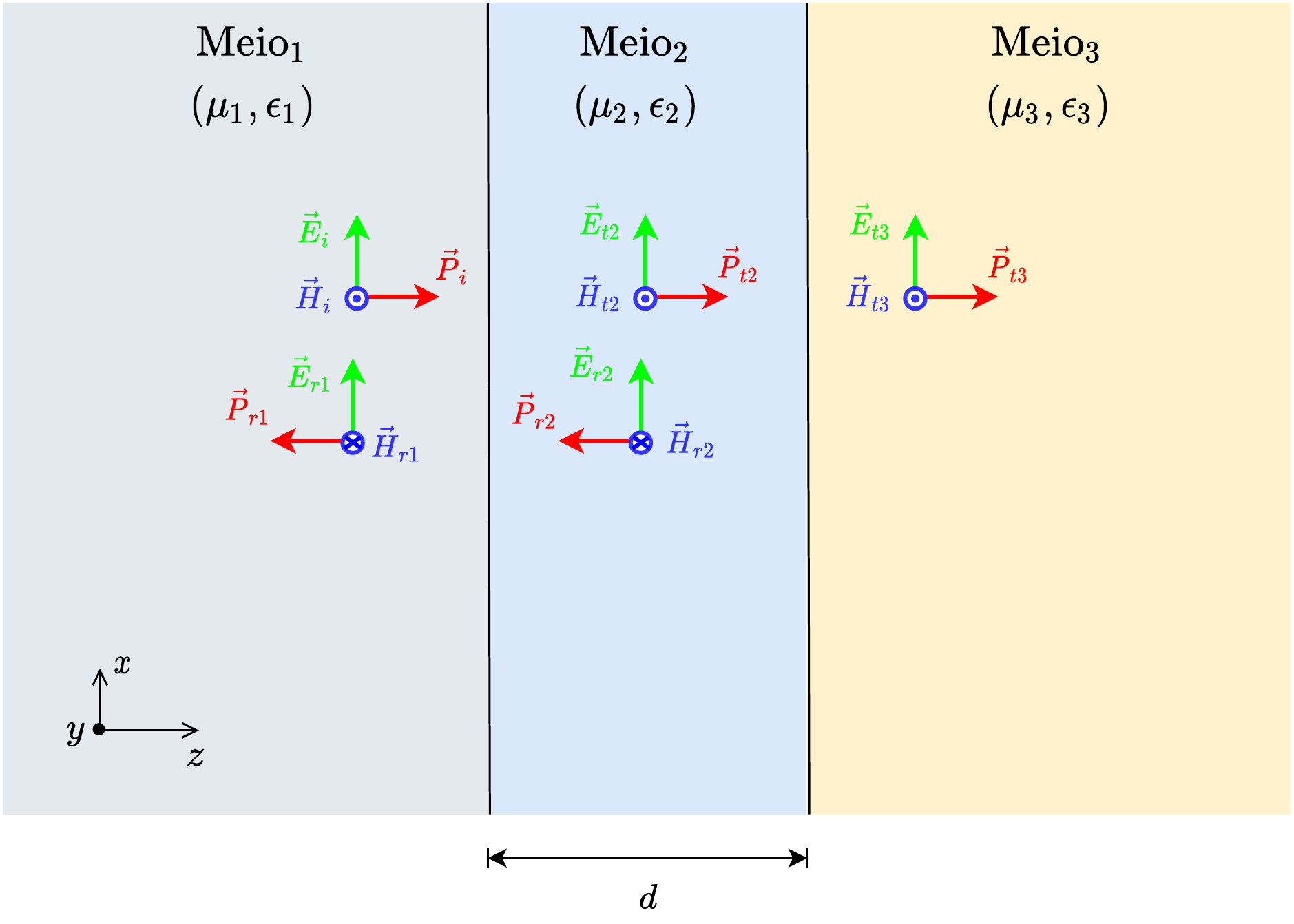

Figura 3.5: Estrutura estratificada de três meios. A camada intermediária (Meio 2) possui espessura física $d$.
Fixando a origem de coordenadas $z = 0$ na interface entre os Meios 2 e 3 (e portanto a interface 1-2 em $z = -d$), formulamos as condições de contorno de continuidade tangencial em $z = -d$ e $z = 0$. Resolvendo o sistema linear para as amplitudes de campo, obtém-se a equação fechada do coeficiente de reflexão global:
Equação de Interferência Multicamadas
$$\mathbf{\Gamma = \left[ \frac{\Gamma_{12} + \Gamma_{23} e^{-j 2\beta_2 d}}{1 + \Gamma_{12}\Gamma_{23} e^{-j 2\beta_2 d}} \right] e^{+j 2\beta_1 d}}$$ $$\mathbf{T = \frac{T_{12} T_{23} e^{-j\beta_2 d}}{1 + \Gamma_{12}\Gamma_{23} e^{-j 2\beta_2 d}} e^{+j\beta_1 d}}$$onde $\Gamma_{12} = \frac{\eta_2 - \eta_1}{\eta_2 + \eta_1}$ e $\Gamma_{23} = \frac{\eta_3 - \eta_2}{\eta_3 + \eta_2}$ são os coeficientes de reflexão locais das interfaces isoladas.
6. Casadores de Impedância ($\lambda/4$) e Transparência ($\lambda/2$)
Aplicações em revestimentos antirreflexo ópticos, células solares e radomos de radar
Reflexão Rigorosamente Nula ($\Gamma = 0$)
Com $d = \lambda_2/4 \implies e^{-j 2\beta_2 d} = -1$, o numerador de $\Gamma$ anula-se quando $\Gamma_{12} = \Gamma_{23}$, resultando na média geométrica das impedâncias:
Aplicação: Revestimentos antirreflexo em células solares de silício ($n_3 \approx 3{,}5$, $n_1 = 1{,}0 \implies n_2 \approx 1{,}87$ utilizando nitreto de silício $\text{Si}_3\text{N}_4$).
Transparência Eletromagnética
Com $d = \lambda_2/2 \implies e^{-j 2\beta_2 d} = 1$, a reflexão global reduz-se exatamente à reflexão direta entre o Meio 1 e o Meio 3 sem a camada:
Aplicação: Radomos protetores de antenas de radar (cúpulas dielétricas de espessura $d = \lambda_2/2$ que protegem a antena sem atenuar o sinal na frequência de operação).
Resposta Espectral para Diferentes Espessuras Físicas
Variação da refletância em função da frequência para quatro espessuras distintas ($1\text{ cm}, 5\text{ cm}, 7{,}5\text{ cm}, 10\text{ cm}$)

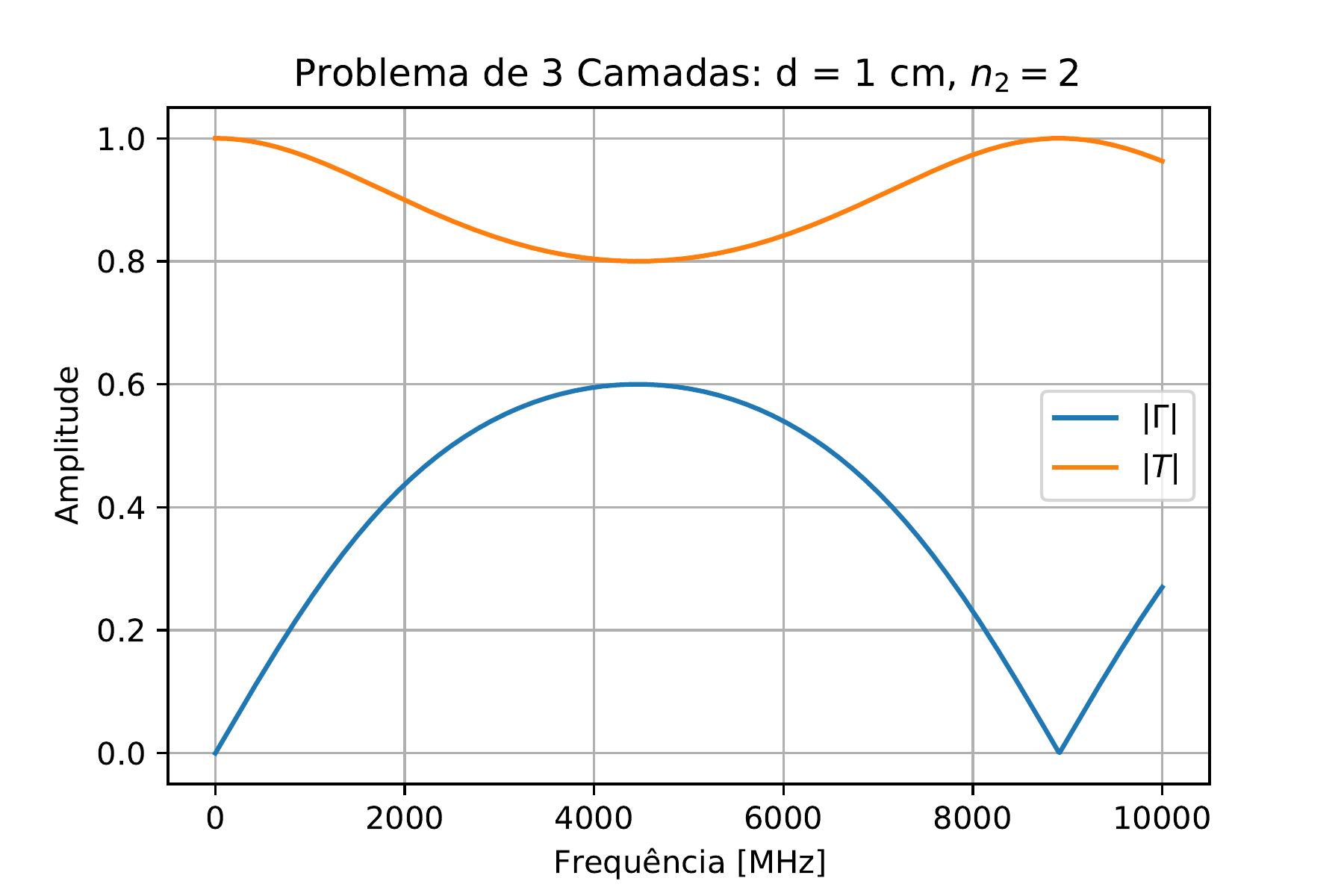

Espessura $d = 1\text{ cm}$

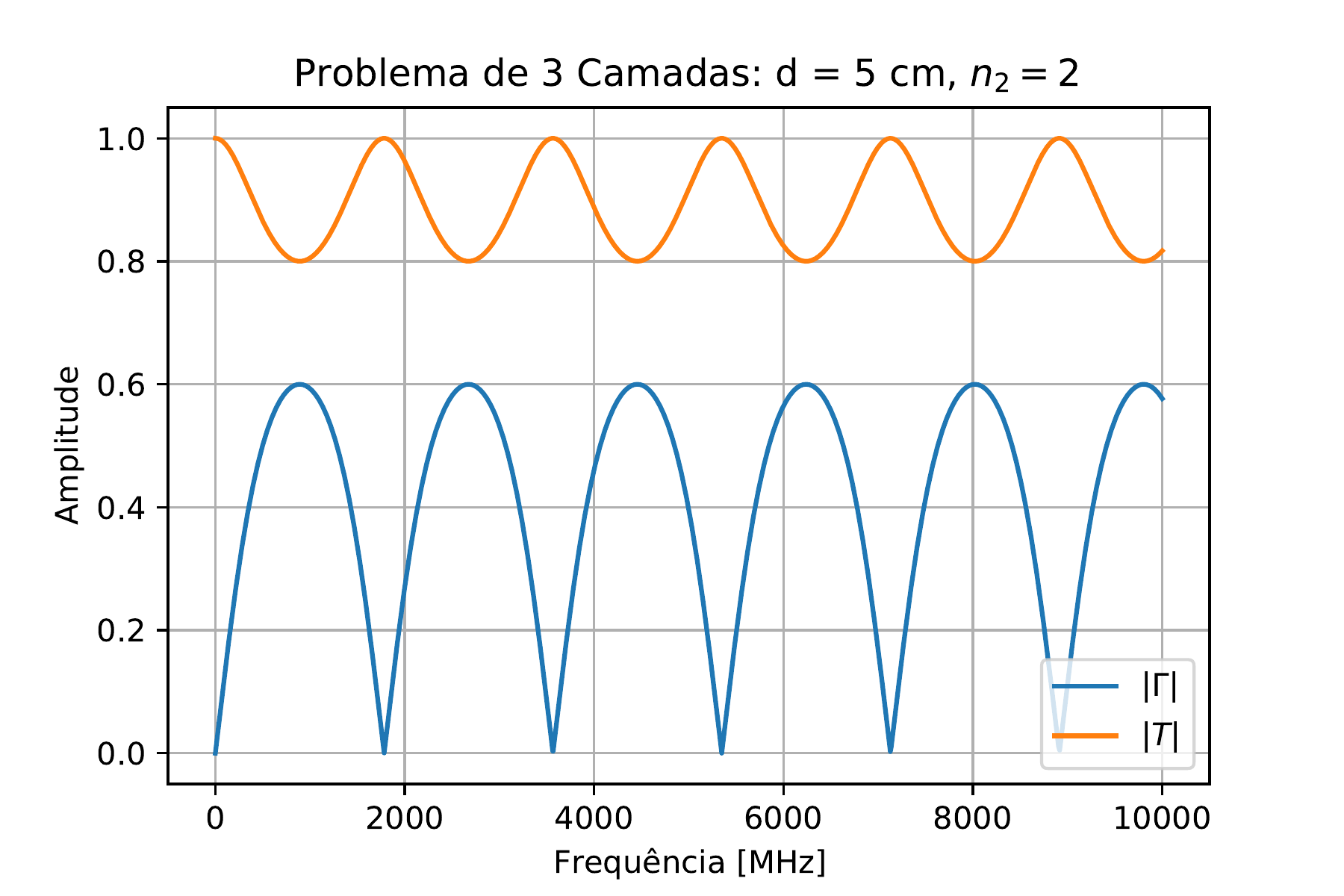

Espessura $d = 5\text{ cm}$

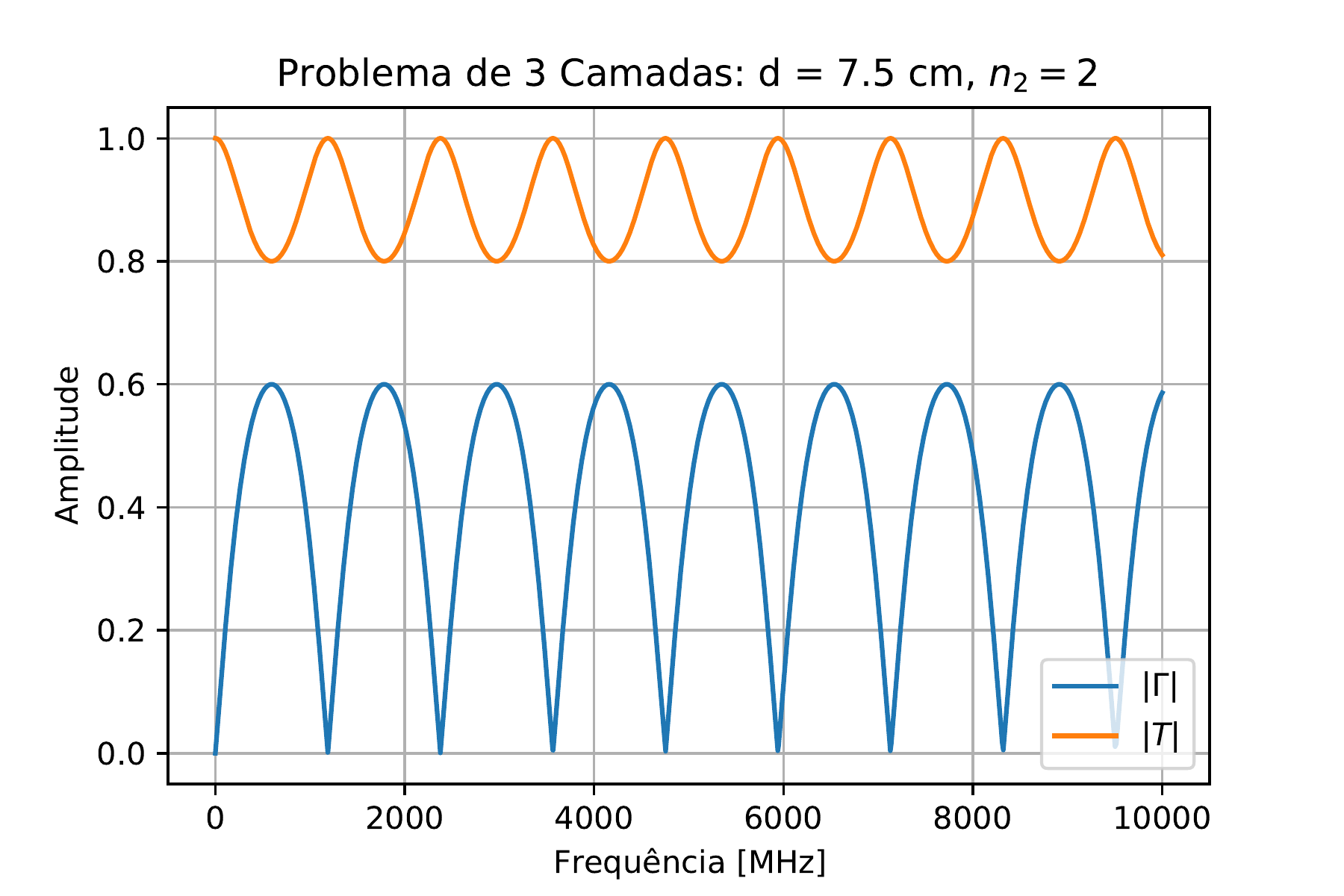

Espessura $d = 7{,}5\text{ cm}$

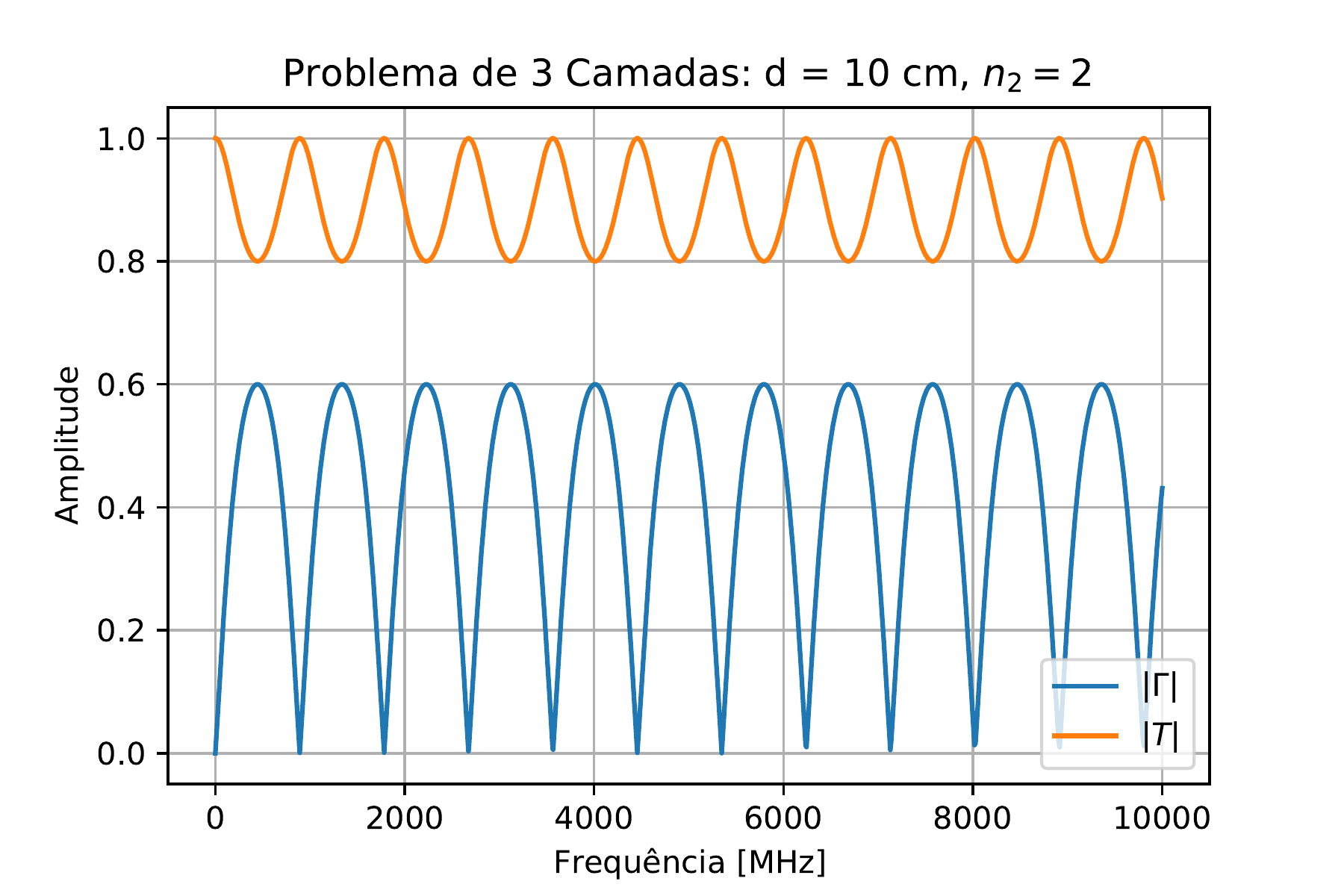

Espessura $d = 10\text{ cm}$
7. Incidência Oblíqua e as Leis de Snell-Descartes
Continuidade de fase espacial ao longo da interface e decomposição em polarizações ortogonais

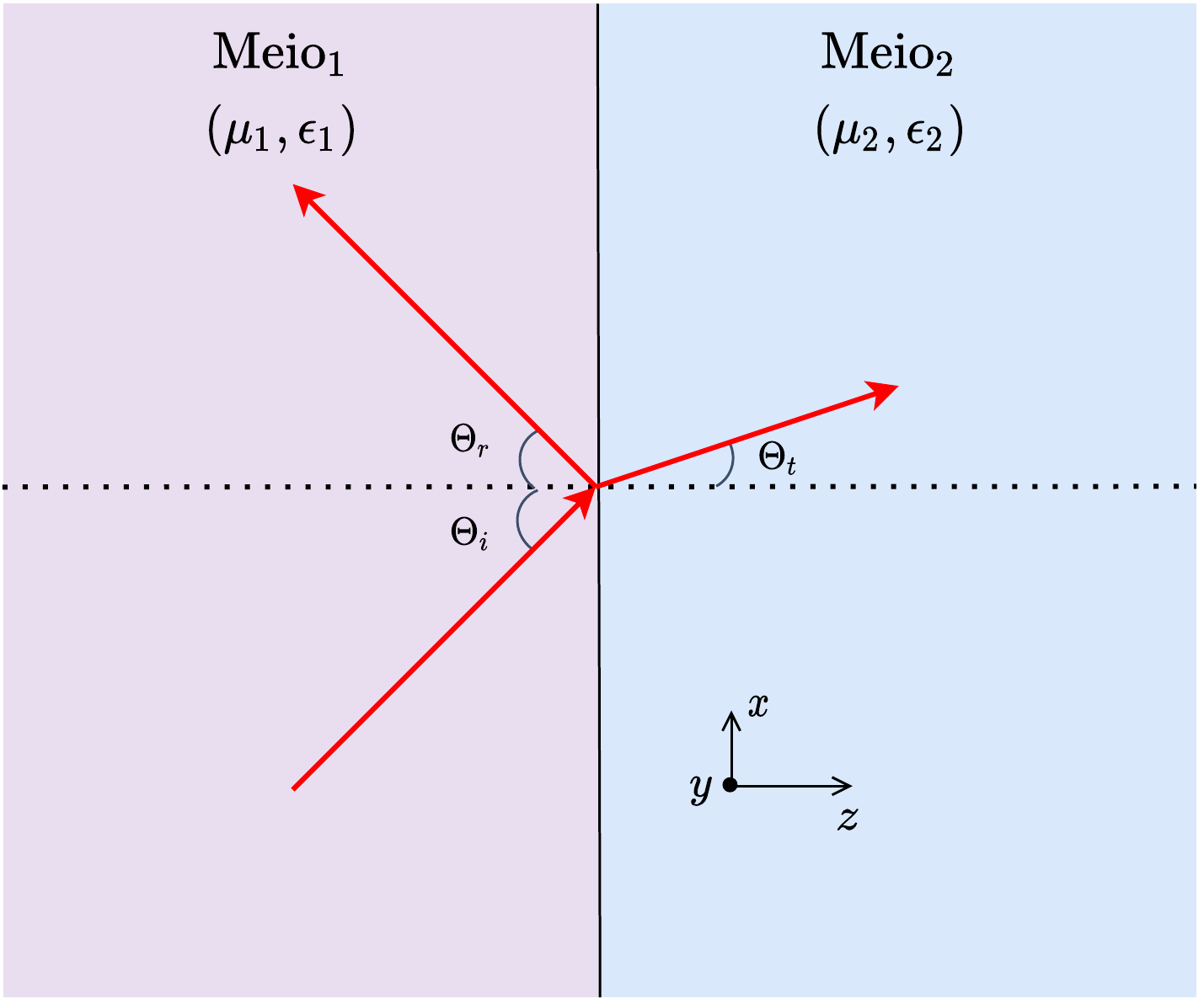

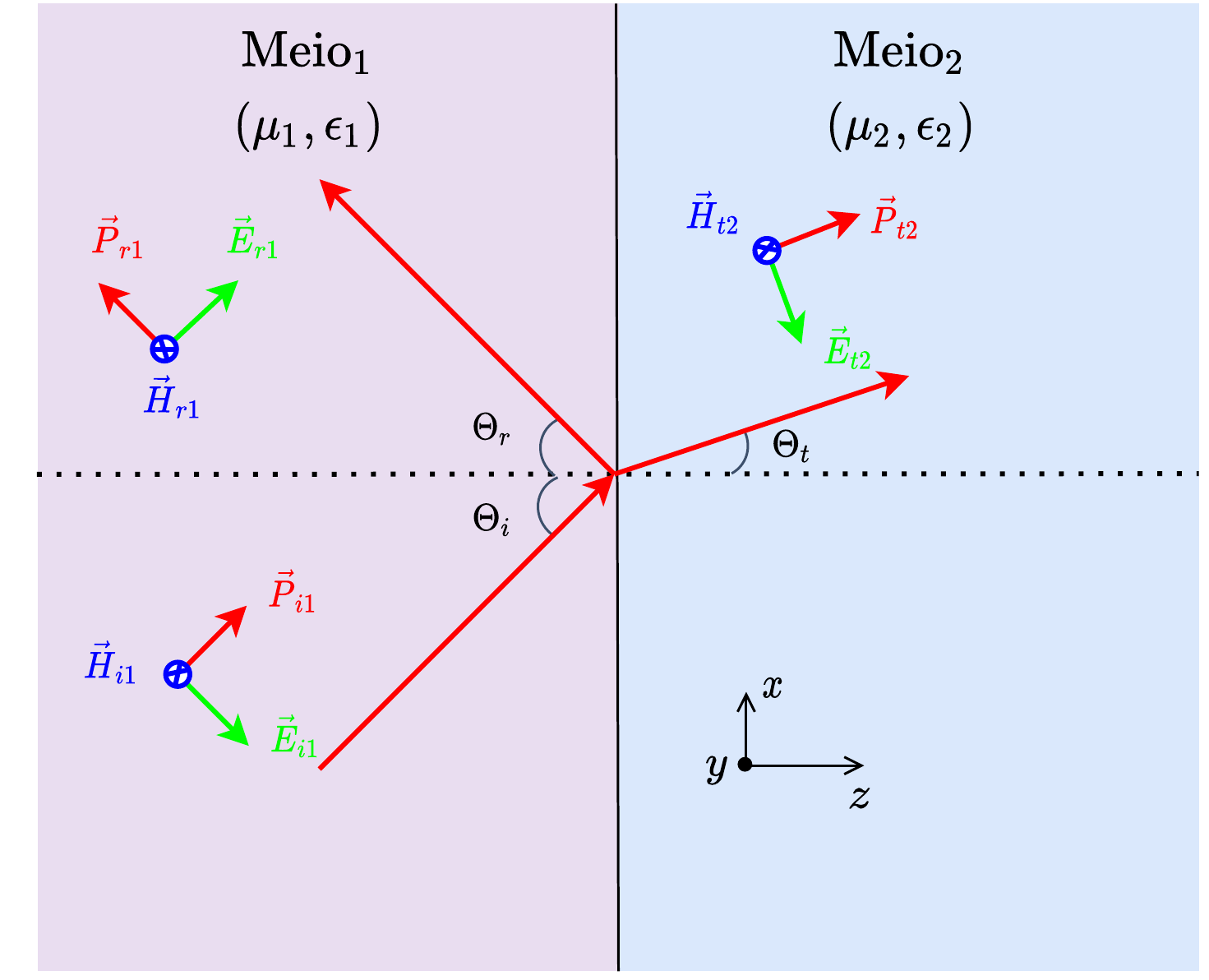

Figura 3.6: Vetores de propagação incidente ($\vec{k}_i$), refletido ($\vec{k}_r$) e transmitido ($\vec{k}_t$) com respectivos ângulos em relação à normal.
A igualdade necessária das velocidades de fase aparentes ao longo da interface fronteiriça ($z = 0$) conduz diretamente às Leis de Snell:
$$\frac{v_{p1}}{\sin\theta_i} = \frac{v_{p1}}{\sin\theta_r} = \frac{v_{p2}}{\sin\theta_t}$$1ª Lei de Snell (Reflexão)
$$\mathbf{\theta_r = \theta_i}$$O ângulo de reflexão especular é rigorosamente igual ao ângulo de incidência.
2ª Lei de Snell (Refração)
$$\mathbf{n_1 \sin\theta_i = n_2 \sin\theta_t}$$Conservação do momento transversal de onda ($\beta_1 \sin\theta_i = \beta_2 \sin\theta_t$).
8. Polarizações TE (Perpendicular) e TM (Paralela) e Equações de Fresnel
A formulação vetorial completa dos coeficientes de reflexão e transmissão angulares

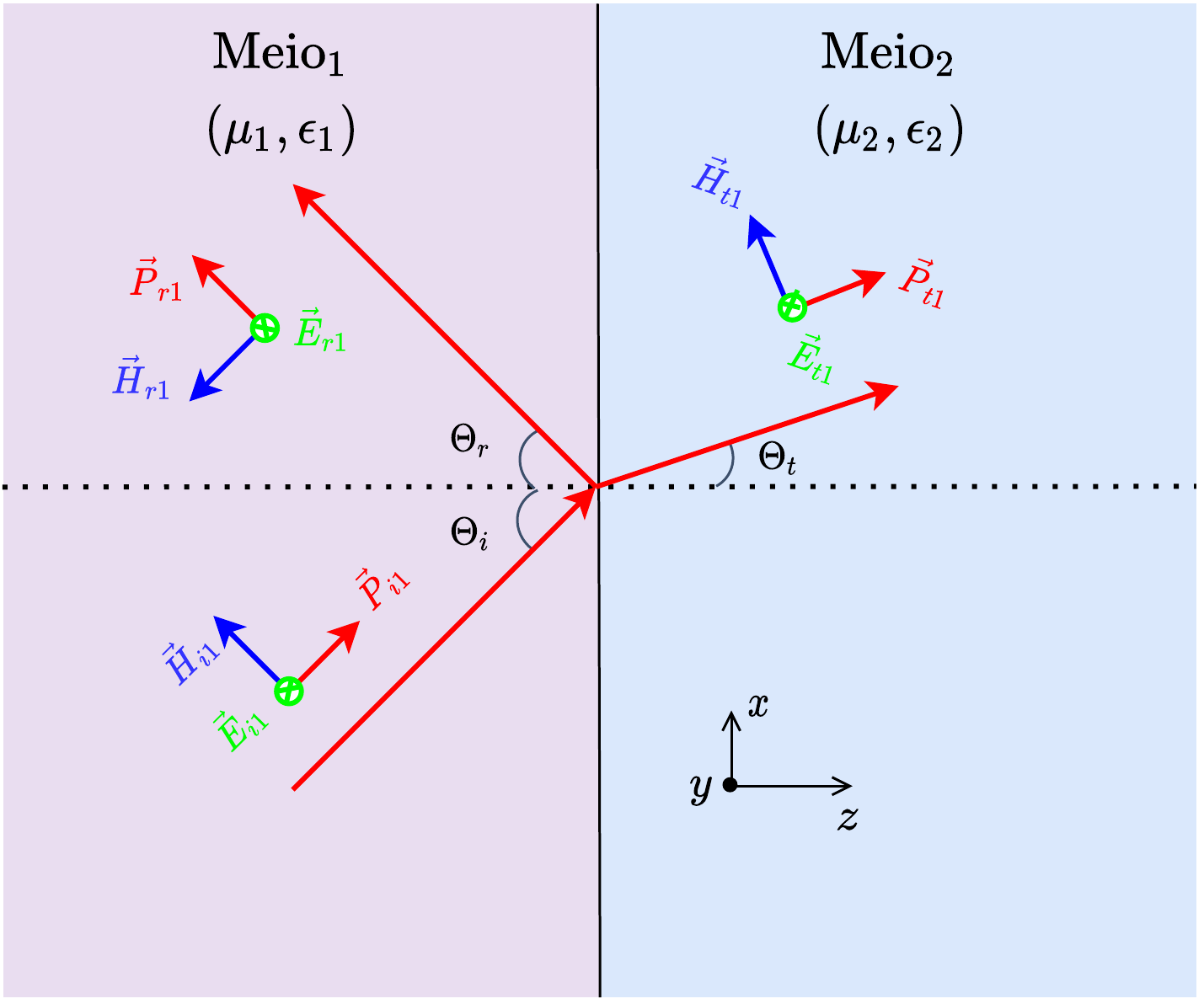

Polarização Perpendicular (Onda TE / modo $s$)
O vetor campo elétrico $\vec{E}$ é perpendicular ao plano de incidência (paralelo à interface).
Equações de Fresnel para TE
$$\Gamma_\perp = \frac{\eta_2\cos\theta_i - \eta_1\cos\theta_t}{\eta_2\cos\theta_i + \eta_1\cos\theta_t}$$ $$T_\perp = \frac{2\eta_2\cos\theta_i}{\eta_2\cos\theta_i + \eta_1\cos\theta_t}$$$1 + \Gamma_\perp = T_\perp$
Polarização Paralela (Onda TM / modo $p$)
O vetor campo magnético $\vec{H}$ é perpendicular ao plano de incidência ($\vec{E}$ contido no plano).
Equações de Fresnel para TM
$$\Gamma_\parallel = \frac{\eta_2\cos\theta_t - \eta_1\cos\theta_i}{\eta_2\cos\theta_t + \eta_1\cos\theta_i}$$ $$T_\parallel = \frac{2\eta_2\cos\theta_i}{\eta_2\cos\theta_t + \eta_1\cos\theta_i}$$$1 + \Gamma_\parallel = T_\parallel \frac{\cos\theta_t}{\cos\theta_i}$
9. Fenômenos Singulares: Ângulo de Brewster e Reflexão Interna Total
Polarização total por reflexão, ondas evanescentes e o tunelamento óptico
Polarização Total ($\Gamma_\parallel = 0$)
Para meios não-magnéticos ($\mu_1 = \mu_2 = \mu_0$), a componente paralela (TM) anula-se rigorosamente no ângulo de Brewster:
Como dipolos induzidos não irradiam ao longo do próprio eixo de oscilação, a luz refletida torna-se 100% polarizada linearmente no plano perpendicular (TE).
Confinamento Óptico ($\theta_i \ge \theta_c$)
Quando a onda propaga-se de um meio mais denso para um menos denso ($n_1 > n_2$), atinge-se o ângulo crítico:
Surge uma onda evanescente no Meio 2 com decaimento exponencial $e^{-\alpha_z z}$ e transporte líquido nulo de potência média ($\langle P_z \rangle = 0$).
10. Confinamento em Fibras Ópticas e Laboratório Virtual Interativo
Dedução da Abertura Numérica (NA) e Simulador Interativo de Reflexão, Refração e Fresnel

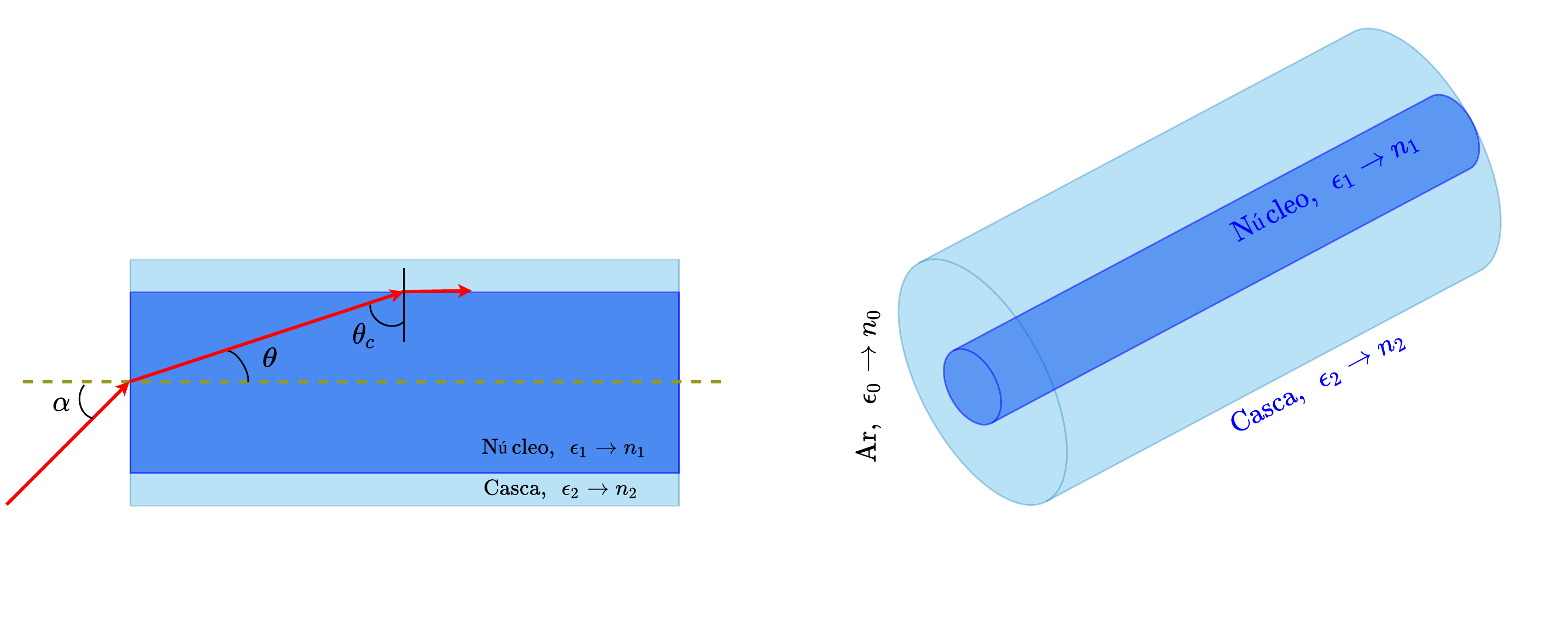

Figura 3.7: Confinamento por reflexão interna total no núcleo da fibra óptica e definição geométrica do cone de aceitação.
Dedução da Abertura Numérica (NA) da Fibra Óptica
Combinando a refração na face de entrada com o ângulo crítico na casca ($\theta_r = 90^\circ - \theta_i$ e $\sin\theta_i \ge n_2/n_1$):
$$\mathbf{\text{NA} \equiv \sin\alpha_{\max} = \sqrt{n_1^2 - n_2^2} = \sqrt{\varepsilon_{r1} - \varepsilon_{r2}} \approx n_1 \sqrt{2\Delta}}$$Análise Angular de Refletância e Polarização em Interfaces Dielétricas
Neste laboratório virtual, investigamos analítica e visualmente o comportamento eletromagnético de uma onda plana uniforme incidindo obliquamente sobre a fronteira planar entre dois meios dielétricos isotrópicos e homogêneos, caracterizados por seus índices de refração $n_1 = \sqrt{\varepsilon_{r1}}$ e $n_2 = \sqrt{\varepsilon_{r2}}$. A potência da onda incidente é repartida entre uma onda refletida no meio de origem e uma onda transmitida (refratada) no segundo meio, governadas rigorosamente pelas Leis de Snell-Descartes e pelas Equações de Fresnel para as duas componentes fundamentais de polarização: TE (Perpendicular / $s$) e TM (Paralela / $p$).
Diagrama esquemático da geometria de incidência oblíqua, decomposição vetorial TE/TM e ângulos de reflexão e refração na interface dielétrica.
Fenômenos Fundamentais Explorados no Simulador:
- Ângulo de Brewster ($\theta_B$): Para ondas com polarização TM (campo elétrico no plano de incidência), a componente refletida anula-se completamente ($R_\parallel = 0$). Isso permite projetar janelas de Brewster para tubos laser (evitando perdas por reflexão nas extremidades) e filtros polarizadores puros por reflexão.
- Reflexão Interna Total (TIR) e Ângulo Crítico ($\theta_c$): Quando a onda se propaga de um meio mais refringente para outro menos refringente ($n_1 > n_2$) e o ângulo de incidência supera o valor crítico ($\theta_i \ge \theta_c = \arcsin(n_2/n_1)$), ocorre reflexão de 100% da potência incidente ($R_\perp = R_\parallel = 1$). É o mecanismo base do guiamento em fibras ópticas e guias de ondas dielétricos planares.
- Onda Evanescente: No regime TIR, o campo penetra no meio 2 decaindo exponencialmente com a distância à interface ($e^{-\alpha z}$), sem transportar fluxo líquido de potência média ($\langle P_z \rangle = 0$). Essa onda é explorada em sensores biológicos de Ressonância de Plasmons de Superfície (SPR) e em acopladores direcionais ópticos.
📊 Parâmetros Físicos e Balanço de Potência Instantâneo
45.0°
28.1°
56.3°
Inexistente (n₁ ≤ n₂)
0.0920 (T_⊥ = 0.9080)
0.0083 (T_∥ = 0.9917)
Estudo Avançado: Interfaces de Lâminas Finas e Estruturas Periódicas
Topologia Física e Formulação Matricial (TMM 1D)
Neste estudo avançado, generalizamos a análise de reflexão para uma estrutura física composta por um meio homogêneo de entrada (vácuo, $n_0 = 1$), uma sequência de $1$ a $N$ lâminas finas dielétricas de espessuras $d_j$ e índices $n_j$, seguida por um meio homogêneo de saída (vácuo, $n_{N+1} = 1$). Uma onda eletromagnética plana propaga-se no sentido $+z$ com incidência rigorosamente normal ($\theta_i = 0^\circ$), experimentando reflexões e transmissões sucessivas em cada interface planar.

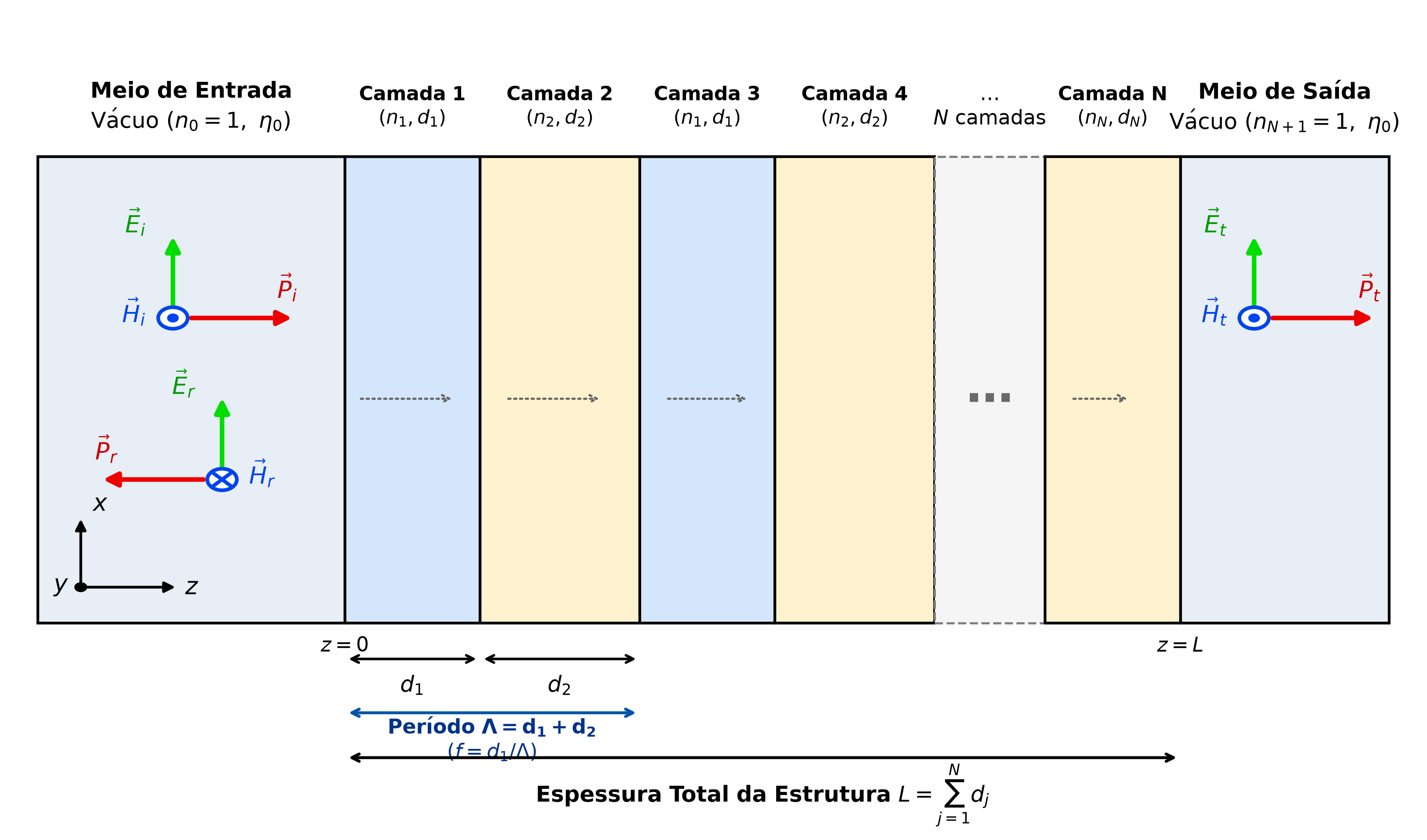

Figura: Topologia física da estrutura multicamadas periódica em vácuo sob incidência normal, exibindo as tríades de vetores incidentes ($\vec{E}_i, \vec{H}_i, \vec{P}_i$), refletidos ($\vec{E}_r, \vec{H}_r, \vec{P}_r$) e transmitidos ($\vec{E}_t, \vec{H}_t, \vec{P}_t$).
Fundamentos do Método das Matrizes de Transferência (TMM):
Para incidência normal em dielétricos sem perdas, a matriz de transferência característica $M_j$ de cada camada $j$ é dada exatamente por:
Com entrada e saída no vácuo ($n_0 = n_{N+1} = 1$), os coeficientes analíticos de reflexão e transmissão de amplitude resultam em:
Classificação dos Três Regimes de Halir et al. (2015):
Conforme estabelecido no artigo seminal de Halir et al. (Laser & Photonics Reviews 2015) e explorado no consórcio de nanofotônica (Estudo 16 do AgentePH), a resposta óptica da rede periódica ($\Lambda = d_1 + d_2$) divide-se em três regimes operacionais:
- 🟢 Regime 1: Sub-comprimento de Onda (SWG) ($\Lambda < \Lambda_{\text{Bragg}} = \frac{\lambda_0}{2 n_{\text{eff}}}$): O campo óptico não consegue resolver os dentes individuais da rede. A estrutura comporta-se macroscopicamente como um metamaterial dielétrico homogêneo equivalente governado pela Teoria do Meio Efetivo de Rytov ($n_{\text{eff}} = \sqrt{f n_1^2 + (1-f)n_2^2}$), sem perdas por difração e sem reflexão de Bragg.
- 🔴 Regime 2: Reflexão de Bragg (Photonic Bandgap / DBR) ($\Lambda \approx \Lambda_{\text{Bragg}}$): As múltiplas reflexões interfaciais somam-se em fase construtiva direta ($\lambda_0 \approx 2 n_{\text{eff}} \Lambda$). A estrutura abre um Bandgap Fotônico com refletância de topo plano ($R \to 100\%$) e decaimento puramente evanescente do campo.
- 🟡 Regime 3: Radiação e Difração ($\Lambda > \Lambda_{\text{rad}} = \frac{\lambda_0}{n_{\text{eff}} + 1}$): O período espacial torna-se suficientemente largo para acoplar ordens difrativas propagantes no vácuo ($m = -1$), princípio exato dos acopladores de grade (grating couplers) para enlace fibra-chip.
📊 Diagnóstico Eletrodinâmico e Parâmetros em λ₀ (Born & Wolf / Halir 2015)
2.663
291 nm
423 nm
0.9982
0.0018
2.48 µm
📘 Apêndice Metodológico: O Método das Matrizes de Transferência (TMM 1D) & Referências
O cálculo exato da resposta óptica da estrutura multicamadas apoia-se no Método das Matrizes de Transferência (TMM 1D), formulado analiticamente a partir das Equações de Maxwell:
1. Operador Matricial e Continuidade de Fronteira
A equação de onda é resolvida analiticamente em cada camada homogênea, expressando a continuidade dos campos elétrico e magnético tangenciais nas interfaces através de matrizes características $2 \times 2$ ($M_j$). A resposta da pilha de $N$ camadas é dada diretamente pelo produto ordenado $\mathbf{M} = \prod_{j=1}^N M_j$.
2. Estabilidade Estrita e Execução em Tempo Real
Para meios sem perdas, o determinante unitário $\det(\mathbf{M}) \equiv 1$ garante rigorosa conservação de potência ($R + T \equiv 1$) sem aproximações de malha espacial. Sua formulação algébrica compacta permite varreduras espectrais completas em sub-milissegundos, viabilizando a resposta instantânea a 60 FPS deste laboratório virtual.
Referências Bibliográficas Recomendadas:
- Born, M. & Wolf, E. (1999). Principles of Optics: Electromagnetic Theory of Propagation, Interference and Diffraction of Light, 7th ed., Cambridge University Press. ISBN: 978-0-521-64222-4. (Cap. 1.6: Formulação matricial clássica de filmes dielétricos estratificados).
- Yeh, P. (2005). Optical Waves in Layered Media, Wiley-Interscience. ISBN: 978-0-471-73192-4. (Fundamentos matriciais $2\times 2$, propagação em multicamadas e espelhos DBR).
- Halir, R. et al. (2015). "Waveguide sub-wavelength gratings: a review of principles and applications", Laser & Photonics Reviews, 9(1), 25–49. DOI: 10.1002/lpor.201400029. (Três regimes de redes: SWG, Bragg e Radiação).
- Rytov, S. M. (1956). "Electromagnetic properties of a finely stratified medium", Soviet Physics JETP, 2(3), 466–475. (Teoria analítica do meio efetivo EMT em multicamadas).
